Máy cắt laser fiber SLC-Series

Mã sản phẩm: SLC-Series

Ưu điểm Dễ sử dụng, Máy chạy ổn định, năng suất cao, chi phí vận hành thấp

Máy cắt laser fiber dạng bàn máy bằng thép tấm, trọng lượng nặng, không bị biến dạng theo thời gian khi chạy ở tốc độ cao

Bảo hành2 năm

Hậu mãi

- Hổ trợ qua điện thoại, internet trong vòng 10 phút.

- Hổ trợ tại hiện trường trong vòng 06 tiếng trong TP.HCM và trong 24 tiếng ngoài TP.HCM.

Giá và nhiều ưu đãiHãy gọi 0908182124

Chú thíchĐã cung cấp cho thị trường 30 máy tại TP.HCM, HN,….Đang được sử dụng tại công ty Cổ Phần Thang Máy Thiên Nam, Công ty Anpha

Nhân viên hỗ trợ

Máy cắt laser fiber SLC-Series đây là dạng máy bàn đơn với nguồn laser fiber công suất từ 1 – 3kW (Đối với công suất nguồn laser lớn hơn phải dùng loại bàn đôi có cửa che để đảm bảo an toàn) được thiết kế để cắt kim loại như: Sắt, inox, tole tráng kẽm, nhôm...được sử dụng rộng rãi trong các ngành cơ khí chế tạo máy, gia công cơ khí, sản xuất thang máy, tủ điện, kết cấu thép, sản xuất thiết bị nhà bếp, trang trí…

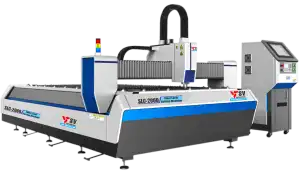

Máy cắt laser fiber dạng bàn đơn

Máy cắt laser SLC-Series dùng công nghệ fiber tiêu tốn năng lượng ít, hiệu suất cao, chi phí vận hành thấp, dễ bảo trì bảo dưỡng. Tia laser được tạo ra bằng các diode bán dẫn sau đó được dẫn trực tiếp đến mỏ cắt bằng cáp quang mà không cần hệ thống gương phản xạ như laser Co2 nên không bị tổn thất năng lượng trên đường truyền. Không cần phải có khí trộn Co2 để tạo laser.

SLC-Series gồm các model: SLC-1530, SLC-1540, SLC-2040, SLC-1560, SLC-2060, SLC-20120

SLC là viết tắt của Sonvu Laser Cutting

4 số theo sau là kích thước cắt hữu ích. Ví dụ: 1530 thì kích thước cắt hữu ích là 1500 x 3000 mm

CÁC ĐẶC ĐIỂM NỔI BẬT

1. Bàn máy được làm bằng thép tấm hàn thành khối, được xử lý nhiệt, trọng lượng bàn máy nặng đảm bảo hoạt động ổn định trên 10 năm mà không bị biến dạng. Khác với loại bàn máy làm bằng thép hộp sẽ bị biến dạng dẫn đến sai số tăng dần theo thời gian. Đó là lý do tất cả các nhà sản xuất máy cắt laser hàng đầu thế giới đều dùng kiểu thiết kế bàn máy bằng thép tấm hàn.

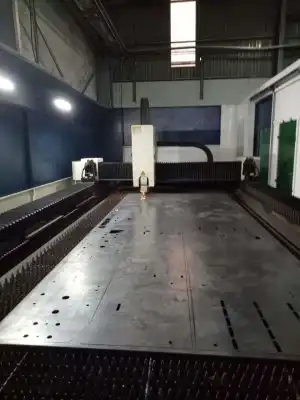

Bàn máy cắt laser bằng thép tấm
Bàn máy laser bằng thép tấm

Bàn máy laser bằng thép hộp

Trông bề ngoài, bàn máy làm bằng thép hộp có vẻ hầm hố, nhưng vì thép hộp dày nhất cũng chỉ có 12mm, nên máy có trọng lượng nhẹ, chạy ở tốc độ cao khoảng 1-2 năm là sai số tăng dần. Vì giá thành rẻ, kết cấu đơn giản và dễ chế tạo nên hầu hết các máy laser giá rẻ đều dùng kiểu kết cấu này.

Bàn máy làm bằng thép tấm dày từ 16-20mm, có thể bố trí thanh trượt bi và thanh răng bánh răng nằm nghiêng, chia trọng lực đều qua hai bên giúp trục ngang di chuyển nhẹ nhàng ở tốc độ cao. Ngoài ra, với kết cấu này có thể chia ngăn để tăng hiệu quả hút khói. Kết cấu bàn máy loại này có trọng lượng nặng, chế tạo phức tạp, giá thành cao nhưng đạt được độ ổn định theo thời gian.

2. Dầm ngang bằng nhôm đúc có trọng lượng nhẹ, giúp chuyển động nhanh và yêm. Thanh trượt và thanh răng có hệ thống bôi trơn và gạt bụi tự động.

3. Nguồn laser fiber sử dụng của hãng IPG, Đức là nhà sản xuất nguồn laser fiber hàng đầu thế giới. Nguồn IPG được sử dụng rộng rãi khắp thế giới. Sơn Vũ đã cử nhân viên kỹ thuật sang nhà máy của IPG tại Đức để được đào tạo về bảo dưỡng và khắc phục sự cố nguồn laser fiber và được IPG cấp chứng nhận.

Nguồn laser fiber IPG công suất từ 2kW trở xuống được Sơn Vũ lắp trong tủ điện có gắn máy lạnh công nghiệp, đối với nguồn laser từ 3kW trở lên được lắp trong phòng có điều hòa để đảm bảo môi trường làm việc tốt nhất (nhiệt độ, độ ẩm ổn định, chống bụi) để nguồn  laser hoạt động ổn định và lâu bền.

3. Sử dụng mỏ cắt laser chỉnh tiêu cự tự động của hãng Raytool, Thụy Sỹ

Có rất nhiều hãng sản xuất mỏ cắt laser như: Precitec của Đức, Raytool của Thụy Sỹ, LaserMech của Mỹ, WSX của Trung Quốc. Tuy nhiên trong quá trình sử dụng chúng tôi nhận thấy đối với công suất nguồn laser từ 1-6kW thì mỏ cắt Raytools là lựa chọn tối ưu. Đối với nguồn laser từ 6-12kW thì mỏ cắt Precitec và Cypcut là lựa chọn tối ưu

Mỏ cắt laser có loại chỉnh tiêu cự (độ hội tụ) bằng tay và loại chỉnh tiêu cự tự động. Loại chỉnh bằng tay trên mỏ cắt có núm chỉnh để thay đổi tiêu cự, còn loại tự động có động cơ servo để thay đổi tiêu cự tự động theo các thông số cài đặt.

Mỏ cắt chỉnh tiêu cự bằng tay

Mỏ cắt chỉnh tiêu cự tự động

Ưu điểm của mỏ cắt chỉnh tiêu cự tự động là nó có khả năng đục lổ nhanh hơn gấp 3 lần so với mỏ cắt chỉnh tiêu cự bằng tay với cùng công suất nguồn laser. Do đó năng suất cũng cao hơn. Sở dĩ đạt được điều này là nhờ khả năng tự động thay đổi tiêu cự âm trong lúc mồi lổ và tiêu cự dương trong lúc cắt. Điều mà mỏ cắt chỉnh tiêu cự bằng tay không thể làm được.

Nhiều nhà cung cấp sử dụng mỏ cắt chỉnh tiêu cự bằng tay vì nó dễ lắp đặt và có giá rẻ nên dễ thu hút khách hàng hơn. Nhưng nếu sử dụng mỏ cắt chỉnh tiêu cự bằng tay là đang phí phạm về năng suất. Có thể tiết kiệm chút chi phí đầu tư ban đầu nhưng thiệt hại về sau là lâu dài.

Cấu hình chuẩn trên máy cắt laser fiber SLC-Series là mỏ cắt Raytools chỉnh tiêu cự tự động.

4. Máy sử dụng các thiết bị có chất lượng cao từ Đức, Nhật như thanh trượt bi của hãng Bosh Rexthrox, Đức, Van cao áp Burkert, Đức và động cơ servo của Nhật mang đến sự ổn định cho hệ thống.

5. Hệ thống điều khiển khí cắt một phần quan trọng của máy cắt laser fiber

Nhiệm vụ của tia laser là nung chảy kim loại, còn khí cắt (Oxy, Ni tơ hoặc khí nén) thổi ra từ mỏ cắt sẽ thổi bay phần kim loại nóng chảy để tạo nên đường cắt. Cho nên nếu hệ thống điều khiển khí cắt thiết kế không tốt hoặc sử dụng thiết bị kém chất lượng thì sẽ ảnh hưởng đến hiệu quả của máy.

Nếu không có hệ thống lọc khí đầu vào hiệu quả thì các cặn bẩn sẽ làm nghẹt đường khí sau một thời gian sử dụng, dẫn đến đường cắt xấu hoặc cắt không đứt. Hầu hết các máy cắt laser giá rẻ sẽ không có lọc khí đầu vào.

Việc điều khiển áp suất khí cắt cũng rất quan trọng. Hầu hết các máy cắt laser fiber trên thị trường đều có van điều khiển áp suất khí Oxy tự động nhưng không có van điều khiển áp suất khí Ni tơ tự động mà phải chỉnh bằng tay. Vì áp suất khí Ni tơ rất lớn (khoảng 20 bar) việc điều khiển rất phức tạp và thiết bị cũng rất đắt tiền.

Đối với máy laser có công xuất từ 4kW trở xuống, Sơn Vũ để khách hàng lựa chọn có lắp chức năng điều khiển áp suất khí Ni tơ tự động hay không? Nếu chọn sẽ tính thêm chi phí. Đối với máy laser có công suất từ 6kW – 12kW luôn được lắp hệ thống điều khiển áp suất khí Ni tơ tự động.

CÁC SẢN PHẨM CẮT LASER

THÔNG SỐ KỸ THUẬT MÁY CẮT LASER FIBER BÀN ĐƠN

Máy cắt laser fiber bàn đơn

MODEL
SLC-1530 SLC-2040 SLC-1560 SLC-2060
Kích thước cắt hữu ích (mm) 1500 x 3000 2000 x 4000 1500 x 6000 2000 x 6000

Hành trình

Trục X (mm) 3050 4050 6050 6050

Trục Y (mm)

1550 2050 1550 2050

Trục Z (mm)

100 100 100 100

Độ chính xác vị trí
Trục X (mm) ±0.04 ±0.05 ±0.05 ±0.06

Trục Y (mm)

±0.04 ±0.05 ±0.05 ±0.06

Trục Z (mm)

±0.01

±0.01 ±0.01

±0.01

Độ chính xác vị trí

Trục X (mm) ±0.03 ±0.03 ±0.03 ±0.04

Trục Y (mm)

±0.03 ±0.03 ±0.03 ±0.04

Trục Z (mm)

±0.005

±0.0105 ±0.005

±0.005

Tốc độ không tải

Trục X (m/phút) 80 80 80 80
Trục Y (m/phút) 80 80 80 80
Trục Z (m/phút) 30 30 30 30
Công suất nguồn laser (W)

1000/1500/2000/2500/3000

(Đối với công suất từ 4-12kW nên chọn loại bàn đôi có cửa che để đảm bảo an toàn)

Công suất tiêu thụ (kwh) 4.85 – 10kW (tùy theo công suất nguồn laser)
Trọng lượng (Tấn) 4,35 6,25 8,0 9,2
Kích thước (D x R x C) (mm) 4191x2520x1326 5391x2605x1326 8100x2520x1326 8100x2605x1326

* Nhằm mục đích cải tiến sản phẩm các thông số kỹ thuật có thể thay đổi mà không báo trước
